Auriculares para radiodespertador

Para repasar: asociación de resitencias, serie, paralelo, ley de ohm.

Holas a todos de nuevo.
No se trata de nada complicado, pero como ya lo he hecho en varias ocasiones y me parece útil, esta vez he decidido colgar aquí la última operación.
Se trata de montar una toma para escuchar con auriculares algo que generalmente escuchas por los altavoces del aparato. En este caso es un radiodespertador, para escuchar la radio por la noche y no molestar al acompañante o para compartir. No he montado un auricular sino una cajita con un minialtavoz. Así puedes ponerla al lado de la oreja, sobre la almohada, debajo,... en donde menos moleste y no perjudicar los oidos con el auricular. Otras veces lo he hecho en una TV para ver pelis por la noche sin molestar a los que duermen...

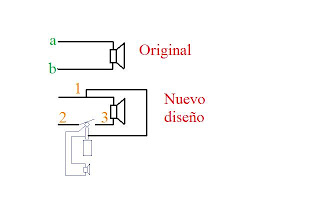

La idea la intento definir en el esquema de la 1ªfigura:






La idea es poner una toma jack que al meter el jack macho abre el circuito que envia la señal al altavoz original. Con esto el altavoz deja de funcionar y la señal original será enviada a los auriculare o en este caso en concreto una cajita con el altavoz que pondremos al lado de la oreja. Numero los pines para que correspondan con el esquema. Observa que es importante que la señal vaya al terminal 2 y no al 3 para que el audio conecte con el vivo del jack.



Esta es una idea de como era el radiodespertador antes de la modificación. Estuidiamos en donde podemos agujerear para colocar el jack hembra.



Y en esta cuarta fotografía trato de clarificar los puntos a y b del esquema que es en donde tenemos la señal original del altavoz. También debemos observar que el altavoz original es de 16 ohmios (cosa rara, suele ser de 4 u 8). Unos auriculares tienen una impedancia mayor asi que no habrá problema con el amplificador del aparato. Más resistencia implica menor intensidad y menor potencia: menos volumen, pero el amplificador no sufrirá.








Pero en el caso nuestro, enchufaremos un altavoz de 8 ohmios (que es el que tengo por casa). Esto podría forzar el amplificador. Mitad de resistencia implica que el ampli deba suministar el doble de intensidad. (Ley de ohm: R=V/I) Así que "por si las moscas" añadiremos una resistencia (de 8,2 ohmios) en serie al altavoz de 8 ohmios y tendremos los 16 que tenía el altavoz original

El altavoz o auricular que enchufemos no deberá bajar de la resistencia o impedancia del altavoz original. Distorsionará y corremos riesgo de quemar la etapa de amplificación. Ante la duda que sea de mayor resistencia, perderemos potencia (nada importante para escuchar algo pegado al oido) pero conservaremos calidad y nuestro aparato. .



Recordando la asociacion de resistencias. En serie Rtotal=R1+R2+... En paralelo 1/Rtotal=1/R1+1/R2+1/R3+...

Luego protejo la resistencia con manguera retráctil para asigurarme que no haya contactos peligrosos, y meto mi altavoz en una cajita de cartón que da el grueso del altavoz perfectamente con lo que no se mueve y anudo el cable para prevenir tirones...


Y nada. Espero haberos dado alguna idea. Aquí os muestro el resultado final que por cierto va perfectamente.
